| Pokyny | Popis |
| 1. Chemické složení | Žárové zinkování umožňuje pokrýt ocelové konstrukce antikorozní vrstvou zinku s obsahem křemíku (Si) menším než 0,03 % nebo v rozmezí 0,15% – 0,25 %. |
| 2. Stav povrchu | Povrch konstrukce by měl být zbaven okuřovacího kamene, silných vrstev rzi, svařovacích rozstřiků, svařovací strusky, silikonových prostředků proti rozstřiku, kontaminace barvou, mastnoty a oleje. |

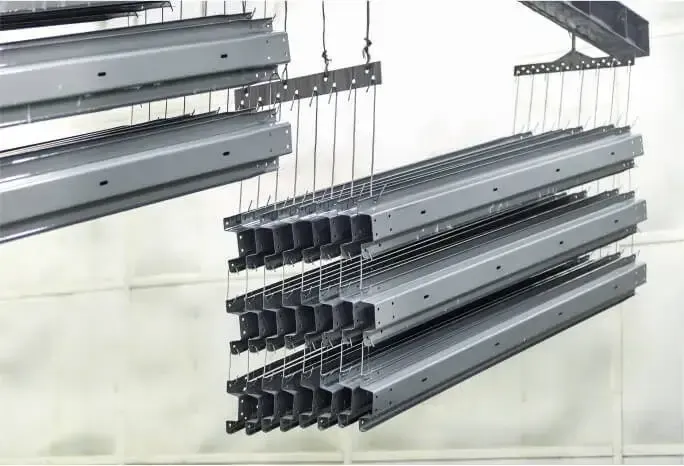

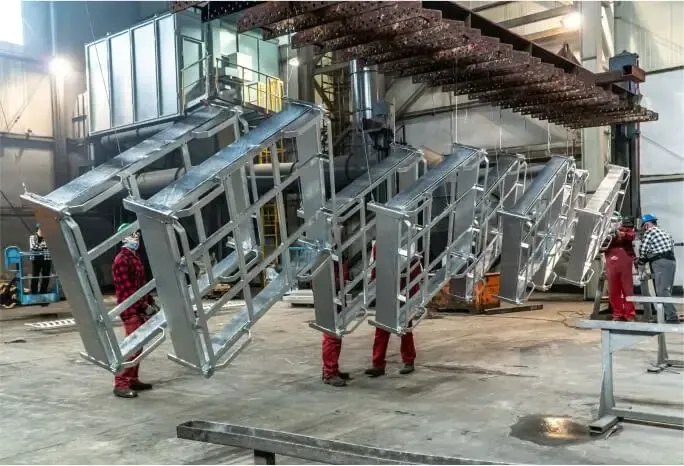

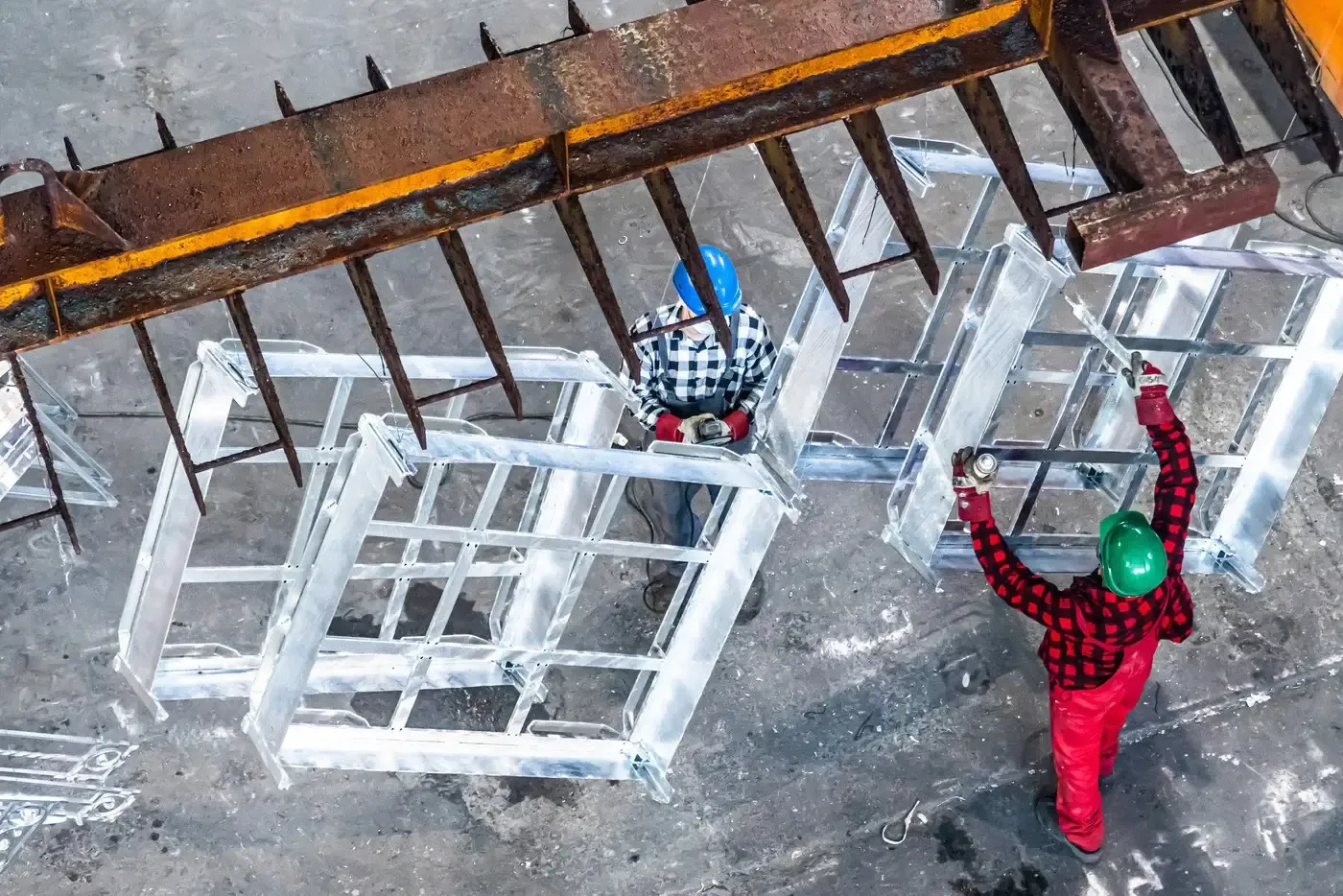

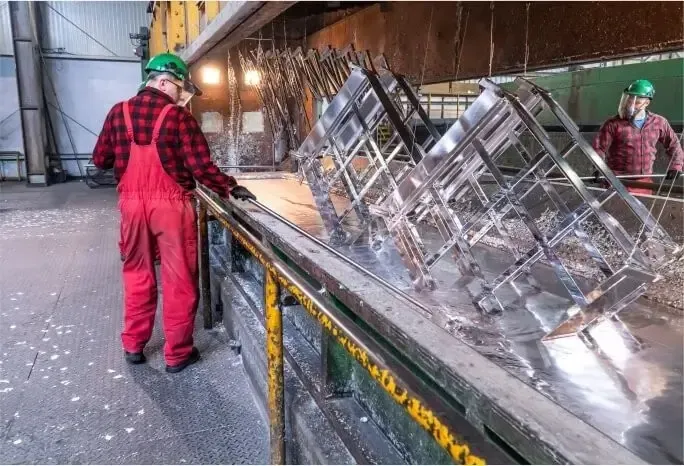

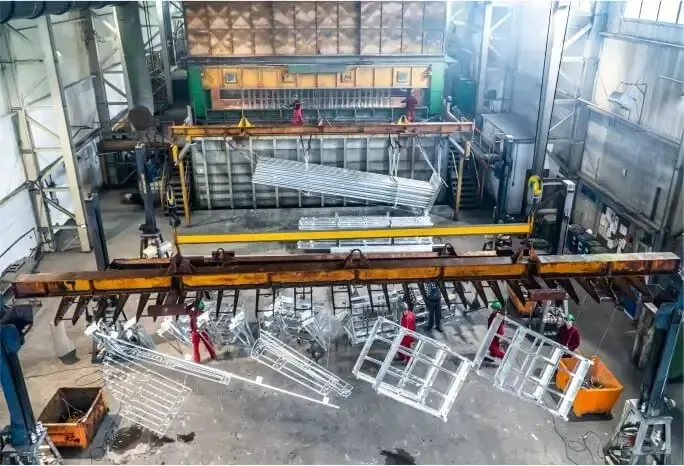

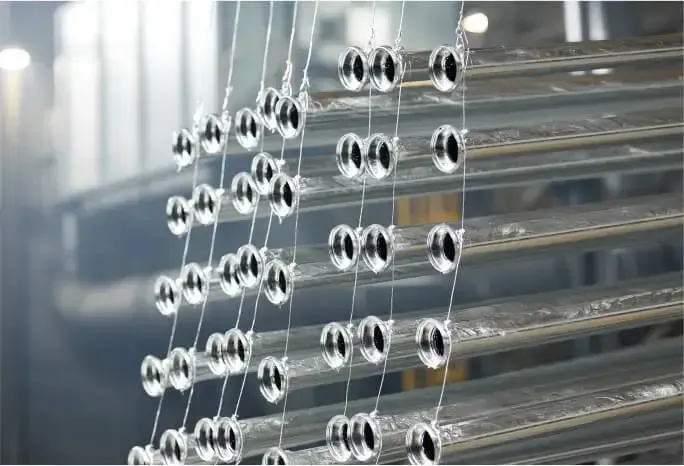

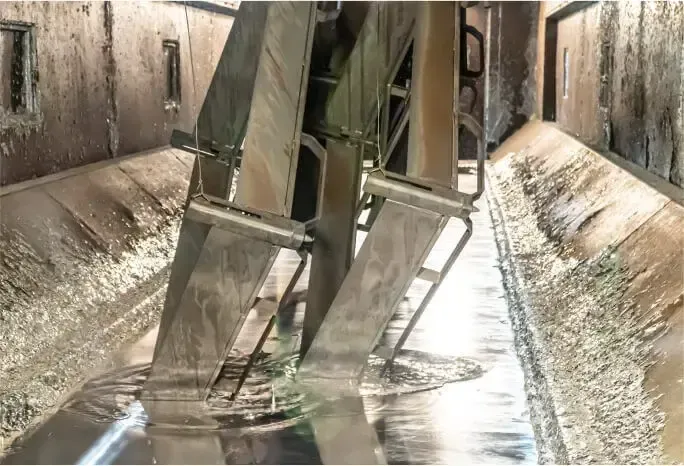

| 3. Konstrukční prvky | Konstrukce by měly být zavěšené pomocí drátů nebo řetězů pod nosníkem. Tvar konstrukce by měl umožňovat volný tok tekutého zinku do všech prostorů a ven z konstrukce. Poměr svařovaných materiálů různých tlouštěk by neměl překročit 4:1. Zinkování konstrukcí s velkými plochami tenkého, nevyztuženého plechu by se mělo vyhnout kvůli riziku vlnitosti. |
| 4. Rozměry konstrukce | Rozměry konstrukce musí být menší než pracovní rozměry zinkovací vany – 10,2 x 1,4 x 2,7 m (délka x šířka x hloubka). Pokud se dva rozměry blíží limitu, je nutná předchozí konzultace. |
| 5. Větrací otvory | Konstrukce vyrobené z prvků s uzavřeným průřezem by měly mít odvětrávací otvory, které umožní volný přítok tekutého zinku během ponoření a jeho volný odtok během vynoření ze zinkové lázně. Níže uvedená tabulka uvádí velikost a počet odvětrávacích otvorů v konstrukčních prvcích.

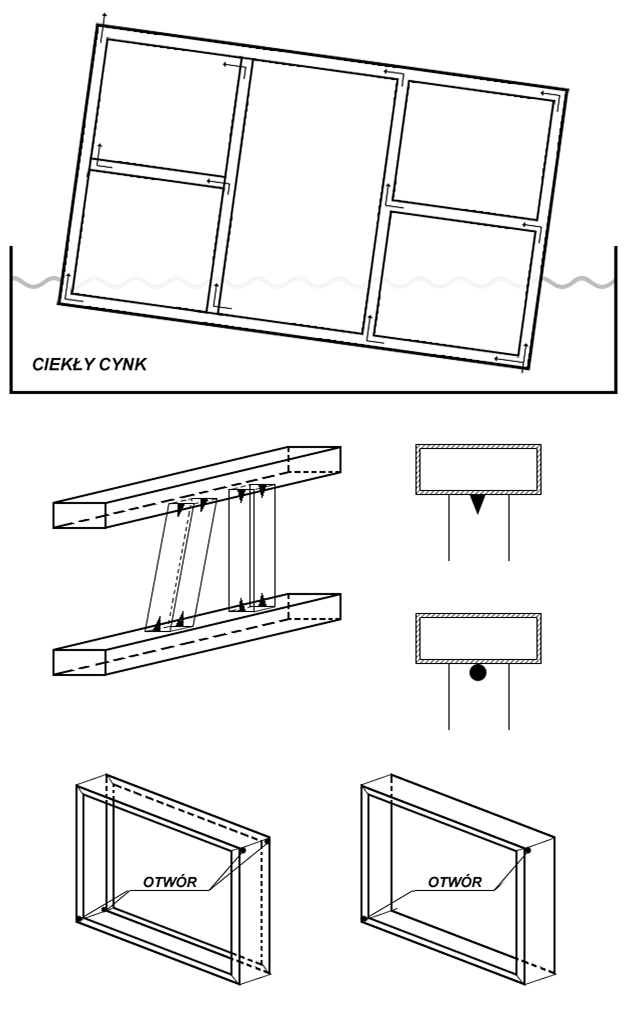

Větrací otvory mohou být vytvořeny jako trojúhelníkové nebo půlkruhové výřezy v profilových stěnách. Následující výkresy ilustrují principy umístění větracích otvorů. ![]() |
| Pokyny a popis |
| 1. Chemické složení |
| Žárové zinkování umožňuje pokrýt ocelové konstrukce antikorozní vrstvou zinku s obsahem křemíku (Si) menším než 0,03 % nebo v rozmezí 0,15% – 0,25 %. |
| 2. Stav povrchu |
| Povrch konstrukce by měl být zbaven okuřovacího kamene, silných vrstev rzi, svařovacích rozstřiků, svařovací strusky, silikonových prostředků proti rozstřiku, kontaminace barvou, mastnoty a oleje. |
| 3. Konstrukční prvky |
| Konstrukce by měly být zavěšené pomocí drátů nebo řetězů pod nosníkem. Tvar konstrukce by měl umožňovat volný tok tekutého zinku do všech prostorů a ven z konstrukce. Poměr svařovaných materiálů různých tlouštěk by neměl překročit 4:1. Zinkování konstrukcí s velkými plochami tenkého, nevyztuženého plechu by se mělo vyhnout kvůli riziku vlnitosti. |
| 4. Rozměry konstrukce |
| Rozměry konstrukce musí být menší než pracovní rozměry zinkovací vany – 10,2 x 1,4 x 2,7 m (délka x šířka x hloubka). Pokud se dva rozměry blíží limitu, je nutná předchozí konzultace. |
| 5. Větrací otvory |
| Konstrukce vyrobené z prvků s uzavřeným průřezem by měly mít odvětrávací otvory, které umožní volný přítok tekutého zinku během ponoření a jeho volný odtok během vynoření ze zinkové lázně. Níže uvedená tabulka uvádí velikost a počet odvětrávacích otvorů v konstrukčních prvcích.
Větrací otvory mohou být vytvořeny jako trojúhelníkové nebo půlkruhové výřezy v profilových stěnách. Následující výkresy ilustrují principy umístění větracích otvorů. ![]() |
| Vnitřní rozměry uzavřeného profilu v mm menší než: | Minimální průměr otvorů v mm na opačných koncích profilu a jejich počet: | ||||
| Kolo | Náměstí | Obdélníkový | 1 | 2 | 3 |
| 15 | 15 | 20 × 10 | 8 | - | - |
| 20 | 20 | 30 × 15 | 10 | - | - |
| 30 | 30 | 40 × 20 | 12 | 10 | - |
| 60 | 60 | 80 × 40 | 20 | 12 | 10 |
| 80 | 80 | 80 × 60 | 20 | 18 | 12 |
| 100 | 100 | 120 × 80 | 25 | 20 | 12 |
| 120 | 120 | 160 × 80 | 30 | 25 | 16 |
| 160 | 160 | 200 × 120 | 40 | 25 | 16 |
| 200 | 200 | 260 × 140 | 50 | 30 | 16 |
| Vnitřní rozměry uzavřeného profilu v mm menší než: | ||
| Kolo | Náměstí | Obdélníkový |
| 15 | 15 | 20 × 10 |
| 20 | 20 | 30 × 15 |
| 30 | 30 | 40 × 20 |
| 60 | 60 | 80 × 40 |
| 80 | 80 | 80 × 60 |
| 100 | 100 | 120 × 80 |
| 120 | 120 | 160 × 80 |
| 160 | 160 | 200 × 120 |
| 200 | 200 | 260 × 140 |
| Minimální průměr otvorů v mm na opačných koncích profilu a jejich počet: | ||
| 1 | 2 | 3 |
| 8 | - | - |
| 10 | - | - |
| 12 | 10 | - |
| 20 | 12 | 10 |
| 20 | 18 | 12 |
| 25 | 20 | 12 |
| 30 | 25 | 16 |
| 40 | 25 | 16 |
| 50 | 30 | 16 |
