Nowa wtryskarka o średnim tonażu to wydatek rzędu kilkuset tysięcy złotych. Do tego dochodzi hala, media, obsługa i forma wtryskowa, która sama potrafi kosztować więcej niż maszyna. Firma, która potrzebuje 20 tysięcy obudów rocznie, staje więc przed pytaniem: inwestować we własny park maszynowy czy zlecić produkcję na zewnątrz? Dla większości zamawiających odpowiedź jest jednoznaczna – dopóki wolumen nie uzasadnia amortyzacji, kooperacja przemysłowa jest tańsza, szybsza i mniej ryzykowna.
Wtryskiwanie tworzyw sztucznych w kooperacji – co to właściwie znaczy?
Formowanie wtryskowe w produkcji seryjnej realizowanej w kooperacji to usługa, w której wyspecjalizowany zakład wytwarza powtarzalne detale z tworzywa na zlecenie klienta – na jego dokumentacji i według jego wymagań, ale na własnym parku maszynowym. Zamawiają ją firmy, które potrzebują od kilku do kilkuset tysięcy sztuk rocznie i nie chcą zamrażać kapitału we własnej wtryskarce, formie i obsłudze technologicznej. Różnica względem zakupu maszyny jest prosta: zamiast inwestycji w środki trwałe klient płaci za gotowe, skontrolowane wypraski, a całe ryzyko technologiczne bierze na siebie kooperant.
6 etapów formowania wtryskowego na zlecenie – od dokumentacji do gotowej partii
Wtryskiwanie tworzyw sztucznych na zlecenie przebiega według powtarzalnego schematu, który minimalizuje ryzyko po stronie zamawiającego:
- Analiza detalu i dokumentacji – ocena rysunku technicznego lub fizycznego wzorca, dobór tworzywa, wskazanie ewentualnych zmian konstrukcyjnych ułatwiających wtrysk (pochylenia, grubości ścianek, żebrowanie).
- Wybór lub projekt formy – ustalenie, czy klient dostarcza gotową formę, czy zamawia jej wykonanie u kooperanta.
- Próby technologiczne (T0) – pierwsze wtryski, pomiary i korekty parametrów: temperatury, ciśnienia, czasu chłodzenia.
- Zatwierdzenie pierwszej partii – ocena wyprasek pod względem tolerancji i wymagań jakościowych, akceptacja próbek przez klienta.
- Uruchomienie produkcji seryjnej – wtrysk pełnego wolumenu z zachowaniem stałych parametrów procesu.
- Kontrola jakości i wydanie partii – pomiary międzyoperacyjne, kontrola wizualna i dokumentacja zgodności.
Ustalony przebieg oznacza, że klient wie, na jakim etapie znajduje się jego zamówienie i kiedy otrzyma powtarzalne, skontrolowane detale.
Forma wtryskowa – dlaczego to ona decyduje o koszcie i jakości?
W projektowaniu formy wtryskowej pod konkretny detal liczy kilka decyzji:
- dobór materiału formy – stal narzędziowa o odpowiedniej twardości determinuje jej żywotność;
- liczba gniazd – im więcej, tym niższy koszt jednostkowy, ale wyższy koszt narzędzia;
- układ chłodzenia – decyduje o czasie cyklu i stabilności wymiarowej;
- konstrukcja układu wypychaczy.
Osobnym, często niedocenianym czynnikiem jest skurcz przetwórczy. Tworzywa kurczą się podczas stygnięcia znacznie bardziej niż metale, a skala zjawiska zależy od materiału – tworzywa częściowo krystaliczne (np. PA, PP) kurczą się mocniej i mniej przewidywalnie niż amorficzne (ABS, PS). Dobrze zaprojektowana forma uwzględnia ten skurcz z góry, tak aby gotowa wypraska trafiała w wymiar rysunku, a nie w wymiar gniazda.
Formy wtryskowe – projektowanie i wykonanie – realizuje się zwykle w dwóch wariantach: klient dostarcza własne, sprawdzone narzędzie albo zleca jego zaprojektowanie i budowę wykonawcy, który zna specyfikę swoich maszyn. Drugi wariant jest bezpieczniejszy przy nowych detalach, bo forma powstaje od razu pod konkretną wtryskarkę i uzgodnione parametry procesu.
Tolerancje wymiarowe i kontrola jakości – skąd się bierze powtarzalność wyprasek?
Powtarzalność w produkcji seryjnej stoi na tolerancjach wymiarowych – im węższa klasa, tym mniejszy dopuszczalny rozrzut wymiarów między kolejnymi wypraskami. Ma to znaczenie wszędzie tam, gdzie detal musi się montować z innymi elementami bez luzu ani napięć, jak w automotive, gdzie tysiące sztuk muszą pasować identycznie. Ramy dla tych klas porządkuje norma ISO 20457, która definiuje 9 grup tolerancji (TG1–TG9, od najostrzejszej do najluźniejszej) w zależności od wymaganej dokładności detalu. Dobór właściwej klasy już na etapie projektu pozwala uniknąć sytuacji, w której gotowa partia formalnie mieści się w rysunku, a mimo to sprawia problemy na linii montażowej klienta.
Deklarowana klasa tolerancji jest jednak warta tyle, ile jej weryfikacja – w praktyce oznacza to pomiary współrzędnościowe i optyczne. W Strumet kontrolę jakości prowadzi zespół 24 kontrolerów wyposażony w 4 ramiona pomiarowe FARO oraz optyczny system pomiarowy. To oni przekładają zapis z rysunku na realny protokół zgodności każdej partii i wychwytują typowe wady wyprasek: zapadnięcia, wypaczenia, niedolewy czy wtrącenia.
Tworzywa sztuczne w produkcji seryjnej – jaki materiał do jakiego detalu?
Dobór tworzywa decyduje o właściwościach gotowego detalu – od wytrzymałości mechanicznej po odporność chemiczną i termiczną. W produkcji seryjnej z tworzyw sztucznych najczęściej pracuje się na kilku sprawdzonych grupach materiałów.
| Materiał | Przykładowe zastosowanie | Uwagi technologiczne |
| PP (polipropylen) | Obudowy, pojemniki, elementy z zawiasami | Tani, odporny chemicznie, elastyczny |
| PA (poliamid) | Elementy techniczne, koła zębate, prowadnice | Wysoka wytrzymałość, chłonie wilgoć – wymaga suszenia |
| ABS | Obudowy urządzeń, panele, elementy widoczne | Dobra sztywność i estetyka powierzchni |
| PS (polistyren) | Obudowy, elementy ekonomiczne, opakowania techniczne | Sztywny, tani, łatwy w przetwórstwie, ale kruchy |
| TPE / TPU (elastomery termoplastyczne) | Uszczelki, uchwyty, elementy elastyczne, powłoki soft-touch | Gumopodobna elastyczność, dobre do łączeń dwukomponentowych |
W Strumecie najczęściej przetwarza się PE, PP, PS, SB, SAN, ABS, PA oraz elastomery TPE i TPU, ale współpraca z wiodącymi dostawcami granulatów pozwala dostarczyć praktycznie każdy dostępny materiał – również barwiony na życzenie lub z granulatu z recyklingu (przemiał odpadów produkcyjnych). Jeśli detal wymaga np. przezroczystego, udarnego poliwęglanu (PC) albo tworzywa wzmacnianego włóknem szklanym, materiał dobiera się indywidualnie pod wymagania eksploatacyjne.
Metal i tworzywo w jednym zakładzie – dlaczego ma to znaczenie dla zamawiającego?
Wiele detali przemysłowych to konstrukcje hybrydowe – obudowa z tworzywa z metalowym elementem montażowym, uchwytem, tuleją czy zatopionym gwintem. Kiedy metal i tworzywo powstają w jednym zakładzie, zamawiający ma jedno źródło zamówienia, jeden dział jakości i jeden harmonogram zamiast koordynowania kilku poddostawców. Strumet łączy wtryskarnię z obróbką metalu (cięcie i wykrawanie laserowe, gięcie, toczenie i frezowanie CNC), spawaniem ręcznym, zrobotyzowanym (MIG/MAG) i laserowym oraz obróbką powierzchniową – cynkowaniem ogniowym i galwanicznym czy malowaniem proszkowym – pod jednym dachem, co w praktyce oznacza kompleksową kooperację przemysłową dla całego wyrobu, a nie tylko jednego komponentu.
Sam proces wtrysku w Strumet jest przy tym przyjazny środowisku – podczas formowania nie występuje emisja szkodliwych substancji, a grzałki plastyfikujące granulat są częściowo zasilane z własnej instalacji fotowoltaicznej.
Dla jakich branż opłaca się zlecić wtrysk w kooperacji?
Wtrysk w kooperacji sprawdza się szczególnie tam, gdzie liczy się powtarzalność i udokumentowana jakość.
| Branża | Najważniejsze wymagania | Jak zapewnia je wtryskarnia w kooperacji? |
| Automotive | Powtarzalność, certyfikacje (np. TISAX) | Stabilne parametry procesu i pomiarowa kontrola każdej partii |
| Zbrojeniowa | Dokumentacja, audytowalność | Pełna identyfikowalność materiału i przebiegu produkcji |
| Kolejowa | Zgodność z normami (np. EN 15085 dla spawania pojazdów szynowych) | Procesy spawalnicze i produkcyjne uzgodnione pod wymagania normatywne |
| Rolnicza | Odporność na warunki eksploatacji | Dobór tworzyw odpornych na UV, wilgoć i zmiany temperatury |
Każda z tych branż inaczej rozkłada akcenty, ale łączy je oczekiwanie stałej jakości seryjnej – a to właśnie mocna strona wyspecjalizowanego kooperanta. Za tymi wymaganiami stoją konkretne certyfikaty – Strumet pracuje m.in. w oparciu o ISO 9001, ISO 14001, TISAX, EN 1090, EN ISO 3834 oraz EN 15085.
Tam, gdzie wtrysk nie jest optymalny – np. przy krótkich seriach dużych detali – alternatywą bywa odlewanie poliuretanów, które korzysta z prostych, wielokrotnie tańszych form zalewowych (z tworzywa lub aluminium) i jest opłacalne nawet przy małych seriach czy pojedynczych sztukach. Poliuretan polieterowy oferuje twardość od 30 do 90 ShA i pracę w zakresie od −30 do +80 °C.
Kooperacja czy własna wtryskarka – gdzie leży próg opłacalności?
Próg opłacalności własnej wtryskarki wyznacza wolumen i jego stabilność w czasie. Własna maszyna zaczyna się bronić, gdy produkcja jest duża, ciągła i przewidywalna przez wiele lat – wtedy amortyzacja narzędzia i maszyny rozkłada się na tyle sztuk, że koszt jednostkowy spada poniżej ceny zlecenia. Kooperacja wygrywa natomiast, gdy:
- wolumeny są średnie lub sezonowe i trudno je zaplanować na lata;
- portfolio detali często się zmienia i potrzebna jest elastyczność;
- firma nie chce zamrażać kapitału ani budować kompetencji technologicznych od zera.

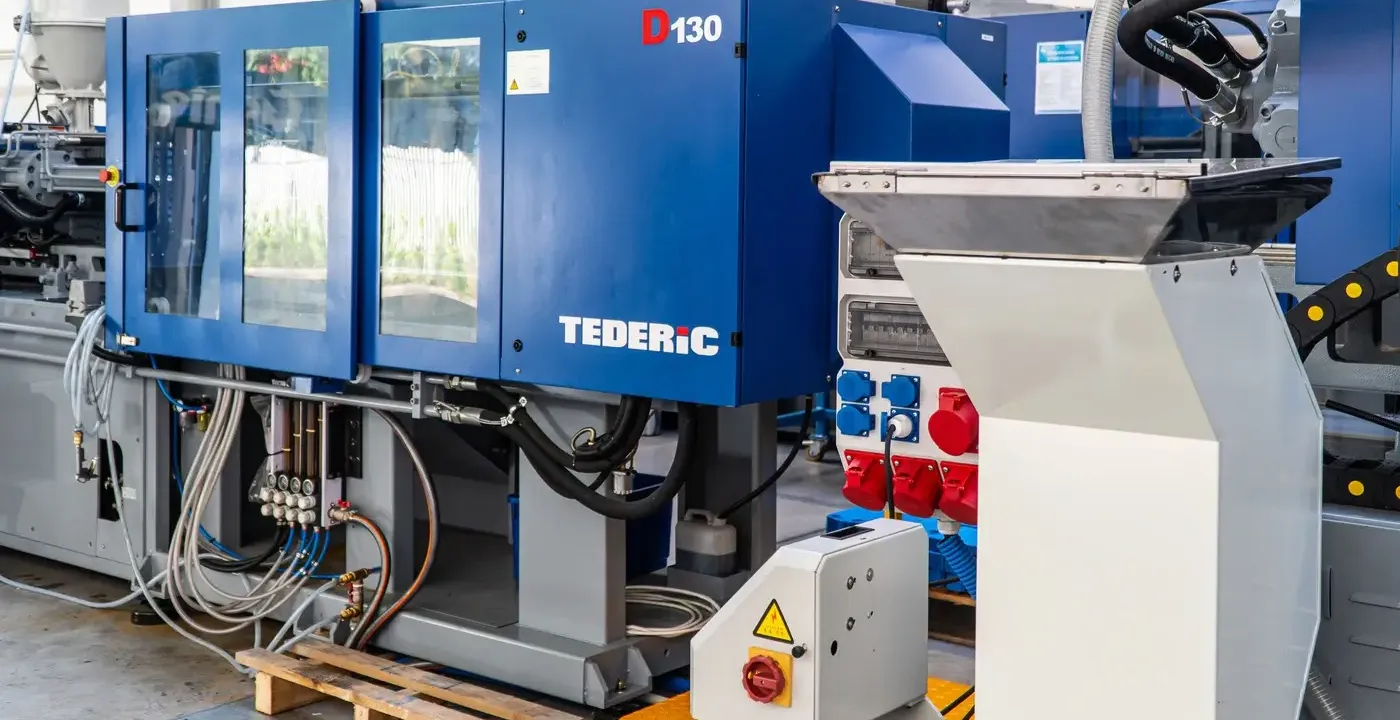

Po stronie kooperanta liczy się przy tym realne zaplecze. Park wtryskarek Tederic o siłach zacisku od 130 do 700 t pozwala objąć jednym dostawcą zarówno drobne detale, jak i duże wypraski o masie wtrysku sięgającej ok. 3400 g.
W praktyce dla większości zamawiających zlecenie produkcji jest tańsze w całkowitym rachunku kosztów, bo eliminuje inwestycję, ryzyko technologiczne i koszty przestojów. Jeśli zastanawiasz się, po której stronie tej granicy jest Twój projekt, najprościej sprawdzić to na konkretnych liczbach – zapytaj o usługę wtryskiwania w Strumet, a otrzymasz wycenę i konsultację technologiczną pod swój detal.
FAQ – najczęstsze pytania o wtryskiwanie tworzyw w kooperacji
Jaki jest minimalny wolumen zamówienia (MOQ) w produkcji seryjnej na wtryskarce?
MOQ ustala się indywidualnie w zależności od detalu, tworzywa i formy – decyduje głównie opłacalność uruchomienia maszyny i przezbrojeń. Najlepiej podać planowaną roczną liczbę sztuk już przy zapytaniu, bo od niej zależy zarówno cena jednostkowa, jak i dobór narzędzia.
Ile trwa wykonanie formy wtryskowej pod nowy detal?
Czas zależy od złożoności detalu i liczby gniazd, ale zwykle liczy się w tygodniach – od projektu, przez obróbkę stali, po próby technologiczne T0. Prostsze formy powstają szybciej, skomplikowane narzędzia wielogniazdowe wymagają więcej czasu na dopracowanie.
Czy zlecając wtryskarnię w kooperacji, trzeba dostarczyć własną formę czy można ją zamówić u wykonawcy?
Możliwe są oba warianty: klient może dostarczyć gotowe, sprawdzone narzędzie albo zlecić jego zaprojektowanie i wykonanie kooperantowi. Zamówienie formy u wykonawcy jest bezpieczniejsze przy nowych detalach, bo powstaje ona od razu pod konkretną maszynę i parametry procesu.
Jaką dokładność wymiarową (tolerancje) można uzyskać we wtrysku?
Zakres tolerancji porządkuje norma ISO 20457, która definiuje 9 klas (TG1–TG9). Realnie osiągalna klasa zależy od tworzywa i jego skurczu, geometrii detalu, grubości ścianek oraz konstrukcji formy – dlatego właściwą klasę warto ustalić wspólnie z wykonawcą już na etapie projektu, zanim powstanie narzędzie.
Jakie tworzywa sztuczne najlepiej sprawdzają się w produkcji seryjnej dla automotive?
Najczęściej stosuje się poliamidy (PA), często wzmacniane włóknem szklanym, oraz PP i ABS – w zależności od obciążeń mechanicznych, temperatury i wymagań estetycznych; tam, gdzie liczy się elastyczność lub wykończenie soft-touch, sięga się po elastomery TPE/TPU. Kluczowy jest dobór materiału pod konkretne wymagania powtarzalności i certyfikacji danego detalu.
Czy jeden dostawca może połączyć wtrysk tworzyw z obróbką metalu i cynkowaniem w ramach jednego zlecenia?
Tak – zakład łączący wtryskarnię z obróbką metalu, spawaniem i cynkowaniem (ogniowym oraz galwanicznym) realizuje detale hybrydowe w ramach jednego zamówienia. Dla zamawiającego oznacza to jedno źródło odpowiedzialności za cały wyrób, bez koordynowania kilku poddostawców.
